Замена северного, южного моста или видеокарты в ноутбуке?

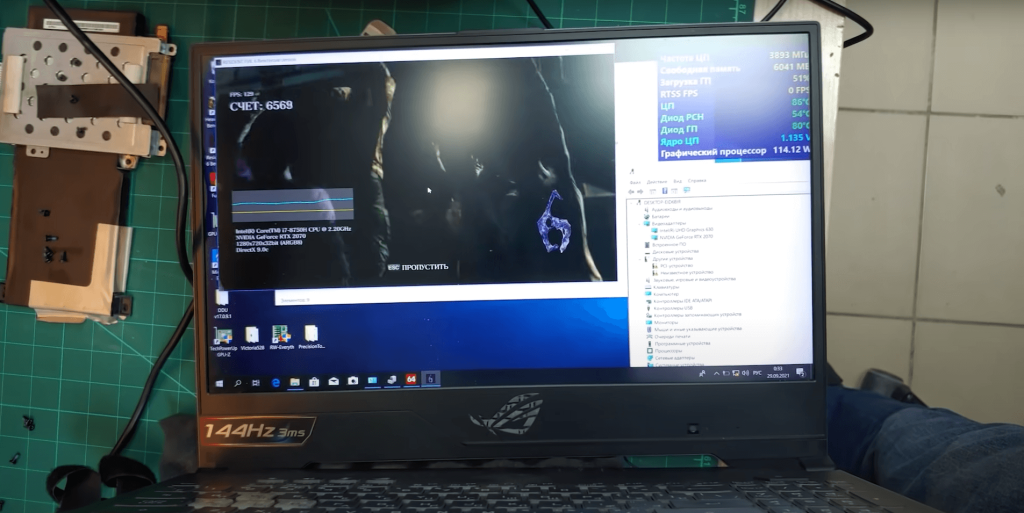

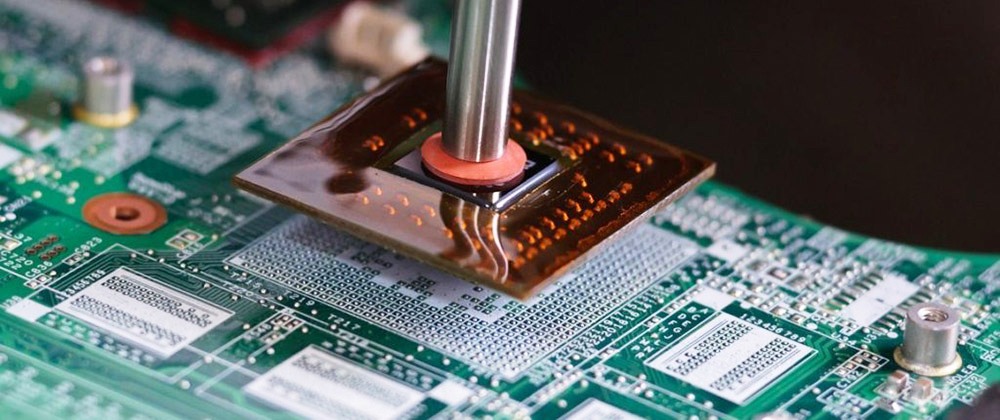

Технология разводки платы для ноутбука подразумевает использование особого типа процессоров, монтажные выводы которых выполнены в виде небольших шариков из припоя — BGA микросхемы. После аккуратного позиционирования и последующего нагрева такой микросхемы, припой расплавляется и надежно фиксирует BGA чип на посадочном месте.

Большинство чипов такого типа выходят из строя вследствие производственного брака, инженерных просчетов при проектировании систем охлаждения ноутбуков, а также по вине владельцев — несвоевременного проведения технического обслуживания и как следствие критического засорения внутренностей ноутбука пылью и потеря теплопроводящих функций у термопасты и термопрокладок.

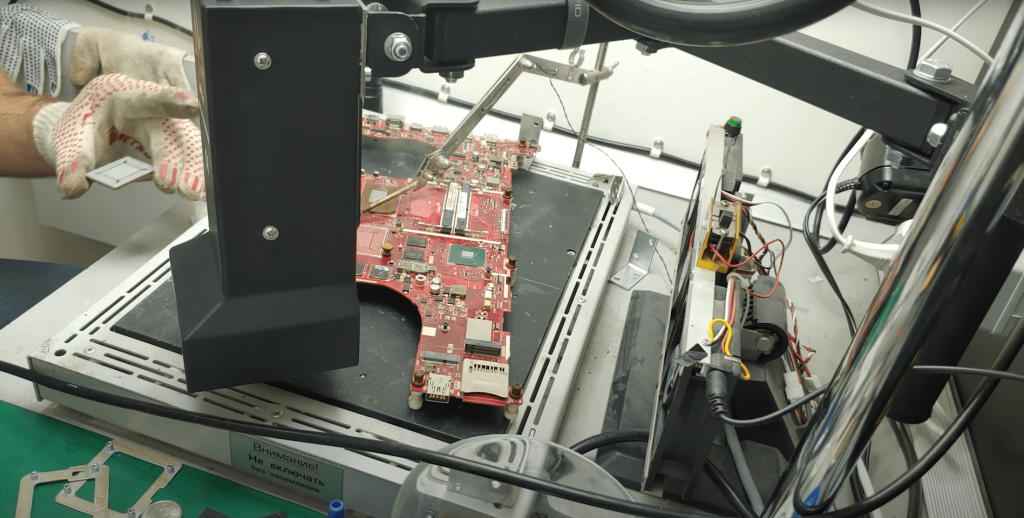

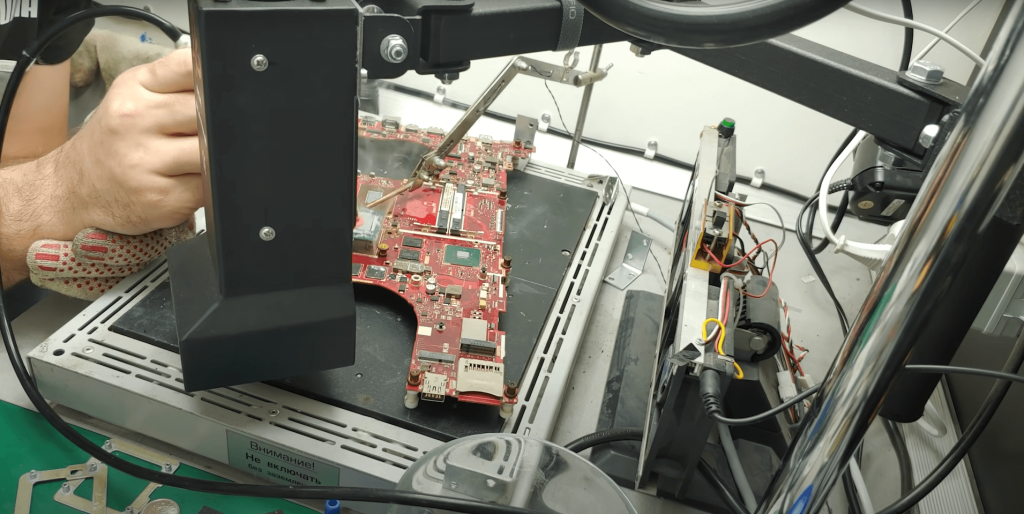

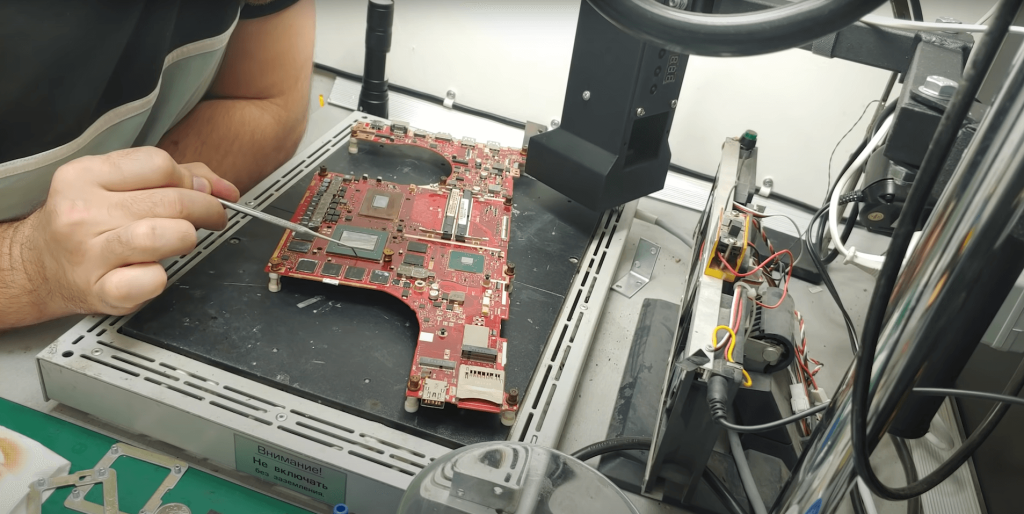

Следует отметить, что самостоятельная замена вышедшего из строя чипа BGA достаточно трудна, можно сказать даже, что в домашних условиях она просто невозможна, так как требует не только специальных знаний и навыков, но и соответствующего, дорогостоящего оборудования для пайки — инфракрасной паяльной станции или инфракрасного нагревателя.

Большая доля ноутбуков, в которых установлены BGA-чипы, имеют на борту несколько подобных микросхем: южный мост, северный мост, графический чип (видеокарта).

Критичнее всего к перегреву BGA чипы северного моста и видеокарты. Гораздо реже наблюдается поломка центрального процессора ноутбука, но такие неприятности все-таки встречаются.

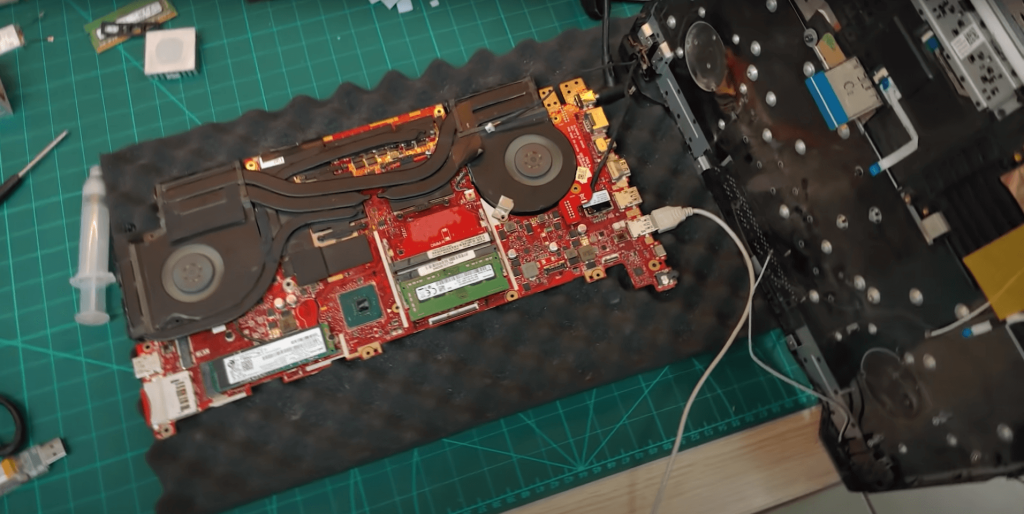

Так как для охлаждения микросхем южного/северного моста, видеокарты и центрального процессора, как правило используется одна и та же система охлаждения, то ее отказ вызывает последующий выход из строя одного или всех вышеперечисленных чипов. По статистике первым выходит из строя северный мост, затем BGA чип видеокарты, южный мост и уже последним отказывает центральный процессор.

Как определить выход из строя BGA-чипов ноутбука?

• Вы наблюдаете периодическое включение и произвольное выключение ноутбука;
• Ноутбук может полностью перестать включаться;
• Операционная система не устанавливается и/или не загружается, в случае загрузки ОС — ноутбук работает с заметными «тормозами»;
• Изображение на экран выдается с видимыми искажениями, разноцветными полосами (артефактами).
• Основной причиной перегрева BGA чипов является поломка системы охлаждения или ее загрязнение. Также следует отметить неосторожную эксплуатацию пользователем ноутбука на одеяле или коленях и как следствие — закрытие вентиляционных отверстий ноутбука.

Признаки выхода из строя BGA чипа видеокарты

• При включении ноутбука на передней панели горят все индикаторы (заряд аккумуляторной батареи, обращение к жесткому диску и т. д), а экран остается темным;
• Экран ноутбука не воспроизводит изображение, но изображение появляется, если ноутбук подключить к внешнему монитору;

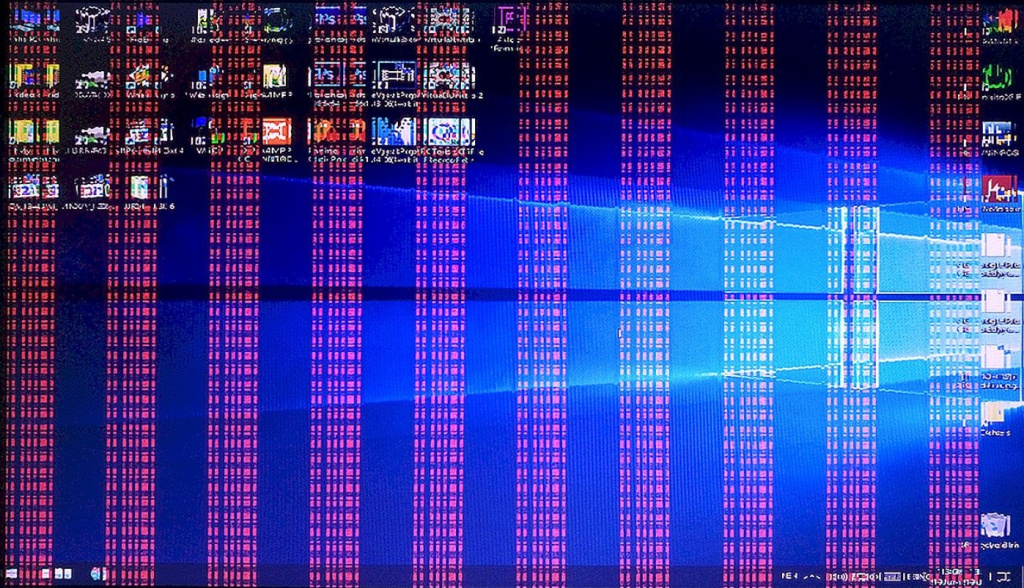

• На экране ноутбука появляются разноцветные полосы, артефакты, при этом контуры изображения искажаются;
• Экран полностью белый, периодически гаснет или мигает;
• Попытка установить или обновить видеодрайвер заканчивается выпадением «синего экрана смерти» — сообщением о критической ошибке BSOD.

Признаки выхода из строя BGA чипа северный мост

• На передней панели ноутбука горят контрольные индикаторы, но изображение не выводится ни на матрицу ноутбука, ни на внешний монитор;
• Ноутбук периодически включается, произвольно выключается, изображение на экране не появляется;
• На передней панели ноутбука горят контрольные светодиоды, экран ноутбука темный, при этом изображение появляется на внешнем мониторе;
• Попытка обновить или установить видеодрайвер заканчивается сообщением о критической ошибке BSOD;
• Ноутбук не включается или включается, но работает с задержками, при этом наблюдаются произвольные перезагрузки.

Признаки выхода из строя BGA чипа южный мост

• Touchpad не реагирует на прикосновение,
• Не работает клавиатура;
• Не работают подключенные USB-устройства;
• Ноутбук не включается, если включается то работает с ощутимыми зависаниями;
• Ноутбук зависает на стадии появления на экране логотипа производителя
• Не идентифицирует подключение оптического привода и/или жесткого диска.
